Nos Contrôles non destructifs

La Radiographie


La radiographie permet de vérifier la santé interne des pièces en détectant les éventuelles soufflures, retassures ou inclusions.

Le niveau de qualité requis par la clientèle fait généralement référence aux normes américaines ASTM E 192 et E 446 dont nous possédons les clichés-types de comparaison.

Le générateur de rayons X de 300 kV de la société LAJOINIE permet de détecter tout défaut situé dans des épaisseurs d'aciers jusqu'à 50 mm.

Le ressuage



Le ressuage coloré ou fluorescent assure la détection des défauts débouchant sur toutes les pièces quel que soit l'alliage. La pièce est plongée dans un pénétrant liquide rouge ou fluorescent ; puis après rinçage et séchage, elle est passée au révélateur liquide ou poudre sèche qui fait ressuer le pénétrant contenu dans le défaut éventuel ; lequel est révélé en lumière blanche par une indication rouge, ou par une indication fluorescente en lumière ultra-violette . La société LAJOINIE est équipée d'une installation pour chacune de ces deux méthodes. Suivant les normes EN 1371-1 et EN 1371-2.

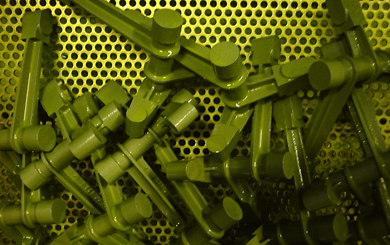

Ressuage

La magnétoscopie

La magnétoscopie permet de s'assurer, sur les aciers ferro-magnétiques, de l'absence de défauts de surface ou sous-cutanés, particulièrement de criques susceptibles de se produire lors du refroidissement après coulée ou lors du traitement thermique.

Les pièces sont soumises à un champ magnétique ; un défaut ou une discontinuité de surface (ou proche de la surface) provoque, quand la pièce est aimantée au voisinage de la saturation, une distorsion du champ magnétique, visualisée sous lumière ultraviolette à l'aide d'une poudre magnétique fluorescente en suspension dans un liquide. Suivant la norme NF EN 1369

Le contrôle magnétoscopique est effectué sur :

  • une installation de puissance 3000 A.
  • un banc de 3200 A pour une longueur maxi de 900 mm.
  • un tunnel de démagnétisation.

La spectrométrie


La spectrométrie est utilisée pour analyser les nombreux alliages coulés par les 2 fonderies.
Le spectromètre d'émission informatisé de la société LAJOINIE est capable d'analyser 21 éléments différents.

Les caractéristiques mécaniques

Caractéristique mécanique


  • Essai de traction : suivant le norme NF EN 2002-001, NF EN 10002-1 et NF ISO 6892
  • Essai de résilience : suivant le norme NF EN ISO 148-1 et NF EN ISO 10045
  • Essai de durete : suivant les normes Brinell ISO 6506 et Rockwell ISO 6508
  • Essai de fluage à température : suivant la norme ISO 204

La structure des matériaux

Micrographie, macrographie, taille de grain, taux de ferrite, présence de carbures etc
Analyse par échantillons préparés après coulée et traitement thermique.
Examens micrographiques suivant NF A 05-150 , ISO 643 et ASTM E562

L'état de surface

rugosité Ra maxi : 3,2 microns (classe NB)(Fonderie cire perdue).

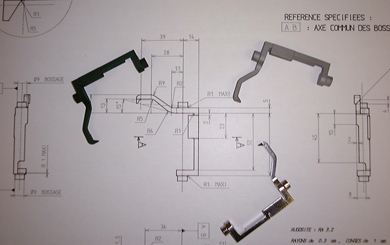

Le dimensionnel et la géométrie

Suivant la norme ISO 8063

La qualité

La société LAJOINIE a satisfait à diverses certifications :

  • ISO 9001
  • ISO 13485
  • EN 9100
  • Qualification Sofren et Thales
